Description

Les avantages de notre gamme Vaporiseur FPGAZ

• Fabriqué dans nos ateliers et conçu avec des matériaux basse température (Fluides jusqu’à – 40°)
• L’échangeur eau chaude est conçu avec plaque tubulaire et faisceau en inox 304L
• Les régulations sont assurées par un pressostat WIKA spécifique double seuil permettant une précision indépendante des volumes liquides différents entre stockage et vaporiseur
• Le réglage des seuils sont pré-réglé en nos ateliers avant expédition en fonction de votre installation (fluide, Volume et pression du stockage, du réseau, besoins et puissance des brûleurs, données climat)
• Nos cabines de chaufferie sont conçues avec les chaudières de la gamme industrielle BOSCH (groupe Buderus, Leblanc, Geminox…), chaudières à condensation avec haut rendement (97 à 107%) et adaptées pour une utilisation en cascade
• Le traitement des condensats est intégré à nos cabines
• Chaufferie conforme aux dernières réglementations et conçue pour un minimum de maintenance et une optimisation des performances (Vanne 3 voies, circulateur double, raccords sertis, structure indépendante…)

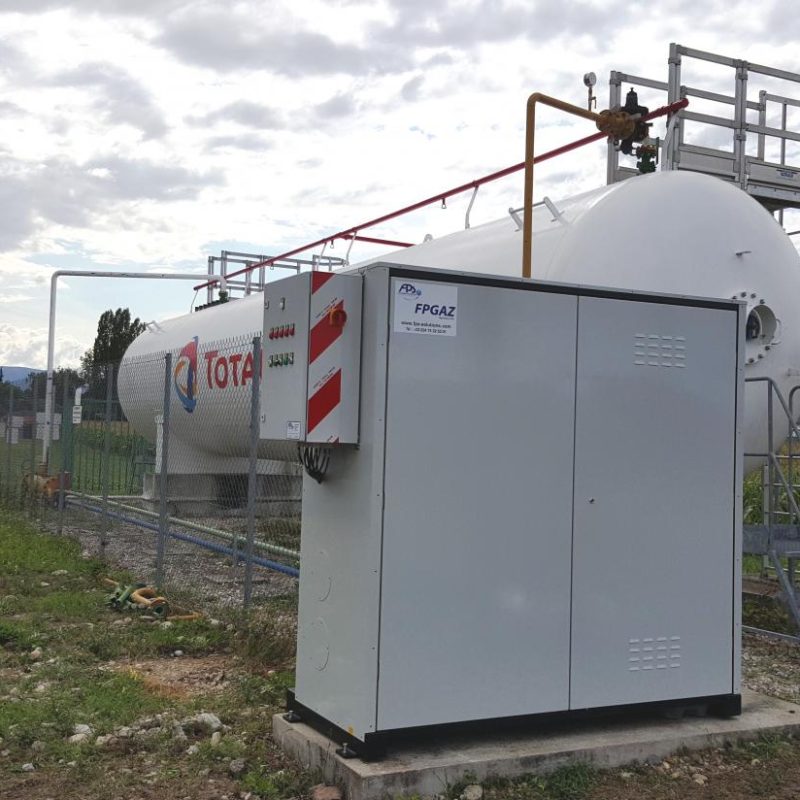

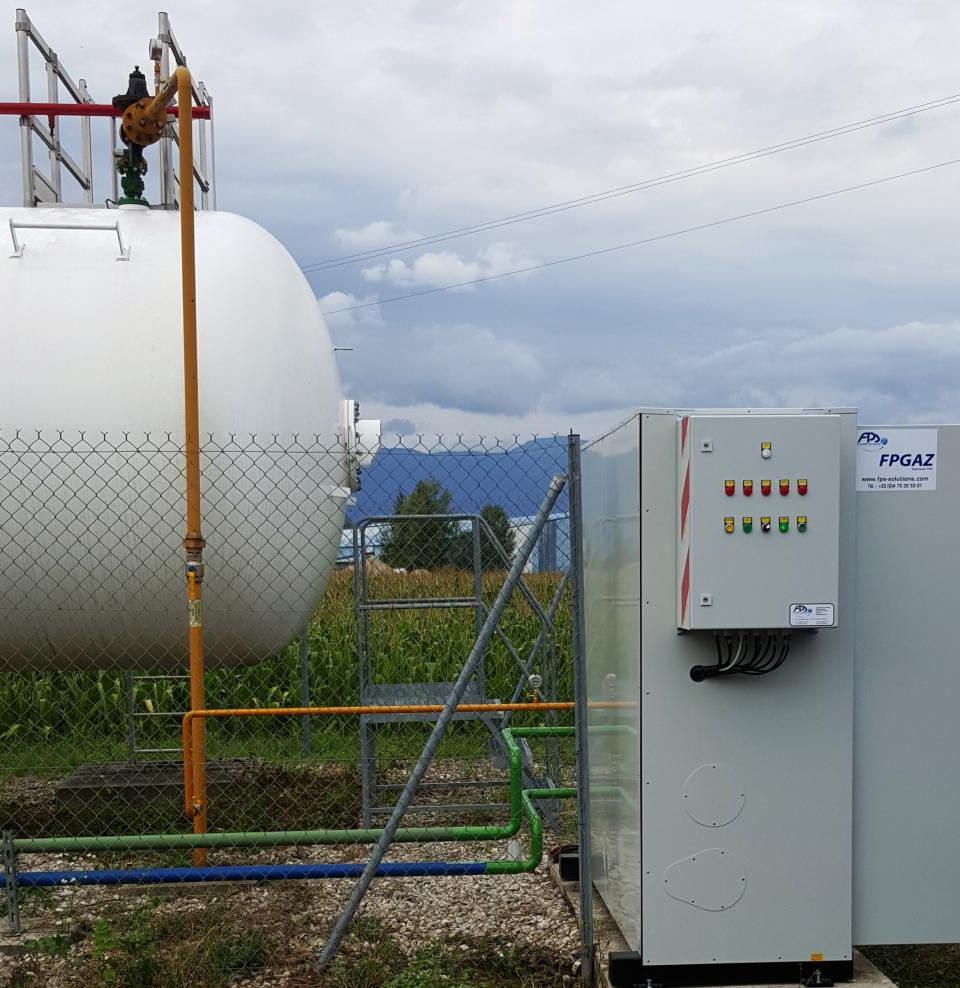

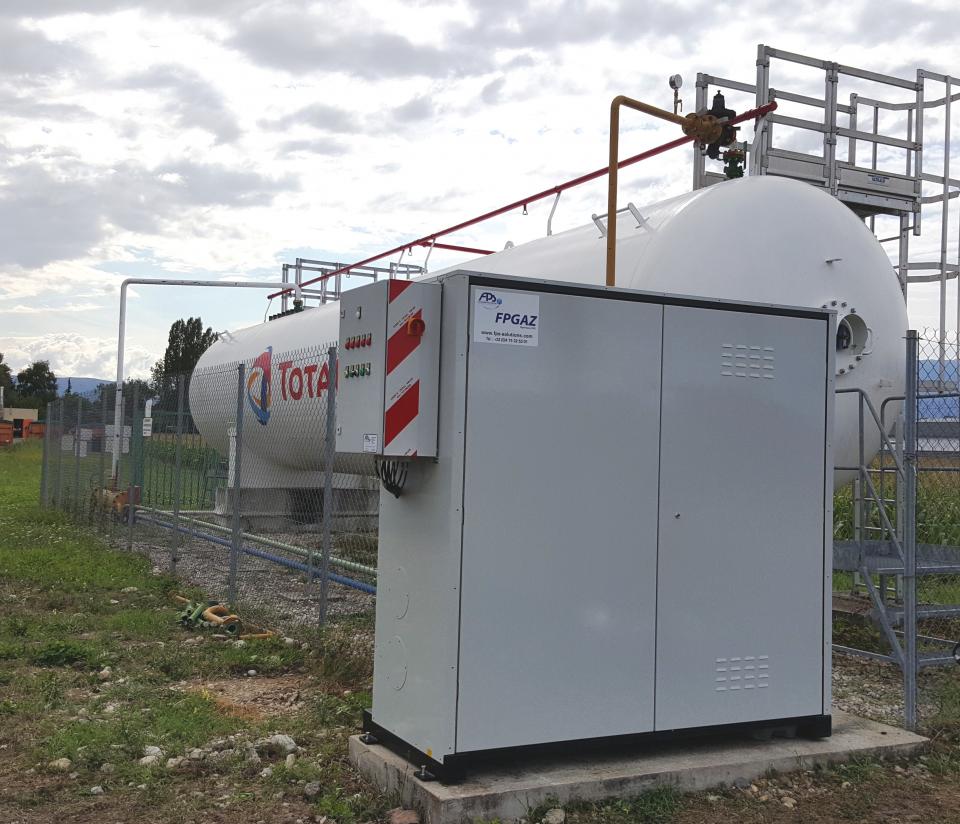

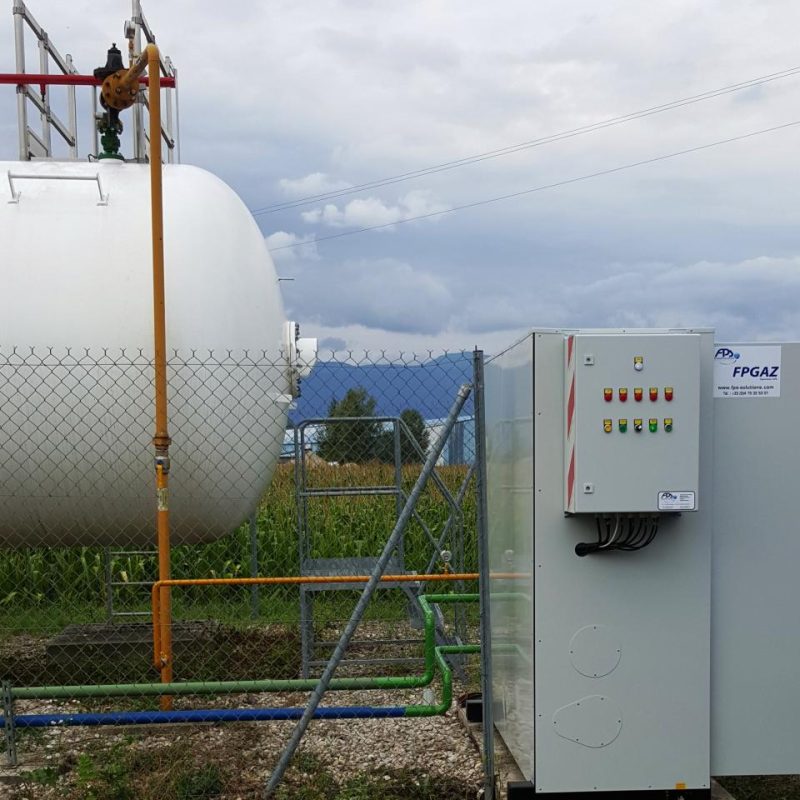

Composition de la station de vaporisation eau chaude FPGAZ

Le vaporiseur FPGAZ

• Conception, fabrication et assemblage par FPS dans nos ateliers de Peaugres
• L’ensemble du vaporiseur est conçu avec des matériaux basse température
• Tube acier A333 Gr6 suivant ASTM, bride de raccordement BF48F (résilience à -40°C)…
• Corps cylindrique horizontal éprouvé à 29 bars, construit suivant CODAP 2010 avec marquage DESP 97/23/CE Cat III
• Conforme DESP 97/23CE, Directive ATEX 94/9/CE, LCIE Ex12.001X norme EN60079-14 :2008
• Traitement du corps du vaporiseur par sablage, apprêt à fort taux de zinc suivi de 25 couches de polyuréthane y compris les accessoires
• Les vannes ATEX arrivées liquides et départ gaz sont en PN40 à passage intégrale et LF2
• La soupape CE du vaporiseur en 3/4” est assemblé à un clapet porte-soupape afin de faciliter la vérification périodique, suivant l’arrêté du 15/03/2000 modifié le 30/03/2005
• L’échappement de soupape est fourni en aluminium avec capuchon et collier de fixation
• Un jeu de bride spécifique inox permet le raccordement du pressostat, une vis de purge, un manomètre avec glycérine dia 63 avec boitier inox assemblé à un robinet d’isolement FF1/2”
• Un ensemble de purge à 2 vannes
• Les régulations sont commandées par un pressostat double seuil
• Livré avec pré câblage électrique de 15 ml (longueur utile 10 ml)
• Livré avec 2 contre-brides en PN40 BF48F, pour l’alimentation liquide et le retour gazeux, avec une soupape Rego type 3127 en 1/4 pour la tuyauterie liquide

la chaufferie

• Cabine avec structure indépendante, panneaux et double portes laquées
• Cabine modulable de 1 à 4 chaudières
• Chaudière BOSCH 50 à 98 Kw à condensation avec haut rendement (97 à 107%)
• Modulation de puissance de 20 à 100%,
• Vanne 3 voies
• Circulateur simple ou double
• Pompe Japy pour faciliter la mise en eau et la maintenance du circuit hydraulique
• Flexible d’alimentation gaz inox avec raccord sertie
• Vase d’expansion de 35 litres
• Traitement des rejets de condensats
•  Les flexibles hydrauliques sont connectés avec des raccords sertis
